滑臺氣缸的結構圖與工作原理

發布時間：2021-06-08  瀏覽次數：5835




什么是滑臺氣缸？


滑臺氣缸指的是氣缸引導活塞在其中進行直線往復運動的圓筒形金屬機件。空氣在氣缸中通過逐漸地膨脹把熱能轉化成了機械能；氣體在壓縮機氣缸中受活塞的壓縮而壓力得到提高。氣缸一般應用在印刷、半導體、自動化控制、機器人等領域。

滑臺氣缸結構圖與工作原理說明
滑臺氣缸的工作原理

將固定好的模具上的氣缸輸入壓縮空氣，導向桿受到一端氣缸的推動，向相對的另一方向推動，推動的行程取決于導向桿的長度。氣動滑臺氣缸一般作為精密儀器的搬運輸送,精度比較高。導桿氣缸耐橫向負載能力強。根據工作所需力的大小來確定活塞桿上的推力和拉力。由此來選擇氣缸時應使氣缸的輸出力稍有余量。若缸徑選小了，輸出力不夠，氣缸不能正常工作；但缸徑過大，不僅使設備笨重、成本高，同時耗氣量增大，造成能源浪費。在夾具設計時，應盡量采用增力機構，以減少氣缸的尺寸。

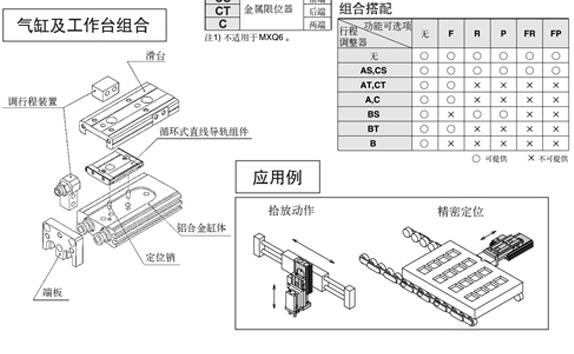

滑臺氣缸結構圖
滑臺氣缸結構圖與工作原理說明
滑臺氣缸的特點

氣缸的活塞固定在活塞桿上，活塞桿兩端含有板可以牢牢固定在機臺上，滑臺在活塞桿上進行往復移動，這就是我們工業機械設備中常用的滑臺氣缸。

在進行滑臺氣缸選型時我們需要了解三個方面：1.滑臺氣缸型號選定的步驟；2.與之相對應的計算式.圖表；3.選定例。
